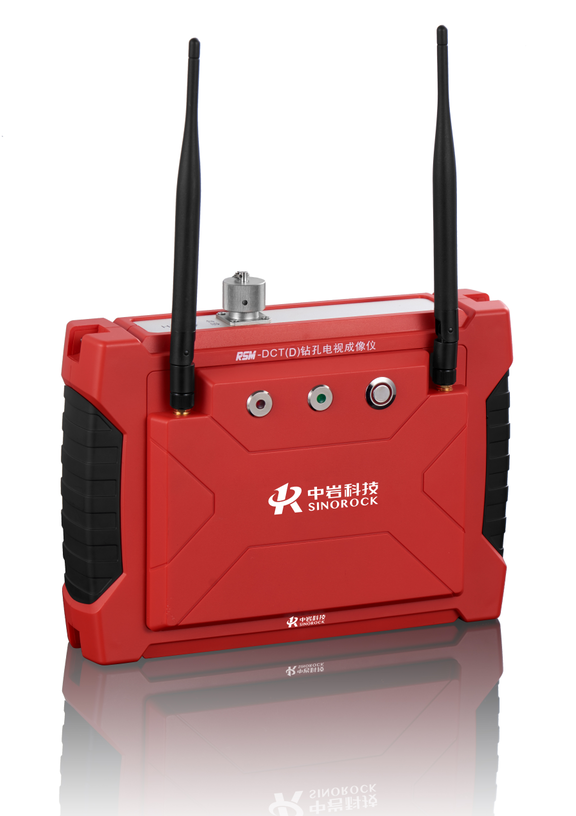

（RSM-DCT(D)型）鉆孔電視成像儀
更新時間：2021-09-21 14:06:08
產品簡介：RSM-DCT(D)鉆孔電視成像儀使用高清數字?jǐn)z像機的探頭，實時觀察鉆芯孔孔內或者預應力管樁內壁情況，記錄并展開探頭有效圖像范圍內...
產品簡介：
RSM-DCT(D)鉆孔電視成像儀使用高清數字?jǐn)z像機的探頭，實時觀察鉆芯孔孔內或者預應力管樁內壁情況，記錄并展開探頭有效圖像范圍內的圖像，并且對探頭的成像以視頻方式進行保存。
產品用途：
Ø 樁基鉆孔取芯驗證，觀察混凝土內空洞、裂隙、離析等缺陷的位置及程度
Ø 觀測預應力管樁樁內的各種異常和缺陷, 查看接頭情況，定量分析樁身質量：破碎面積，斷裂及裂縫位置、長度、寬度及走向等
Ø 觀測鉆孔中地質體的各種特征及細微構造，如地層巖性、巖石結構、斷層、裂隙、夾層、巖溶等，編錄地質柱狀圖
Ø 觀察地下管道內容物，定量分析管道質量：破碎面積，斷裂及裂隙位置、長度、寬度及走向等
符合規范：
《基樁孔內攝像檢測技術規程》（CECS 253:2009）
《浙江省基樁完整性檢測技術規程》（DB 33/T1127-2016）
《廣東省建筑地基基礎檢測規范》（DBJ/T 15-60-2019）
技術特點：
1. 現場邊采集邊保存的方式，采集完成后圖像同步拼接完成；
2. 圖像與結果顯示采用“所視即所得”的模式，顯示與打印結果******一致；
3. 可顯示平面展開圖，立體柱狀圖。立體柱狀圖可360度連續旋轉；
4. 探頭采用不銹鋼外殼，鋼化光學玻璃探頭罩；
5. 具有雙攝像機模式、側面焦距可變，并能實時、清晰的觀察孔壁信號輸出圖片以及視頻；
6. 采用數字高清攝像機，成像清晰度可達到1080p；
7. 無線方式操控主機，無線操控距離可達30m；
8. 配備可拆卸電池，有效保障現場測試時間。
性能指標：
| RSM-DCT(D) 鉆孔電視成像儀 | |||
| 主控模式 | 平板電腦無線控制 | 供電方式 | 鋰電池 |
| 主控系統 | Windows7及以上 | 續航時間 | ≥10小時 |
| 60型攝像機像素 | 200W像素 | / | / |
| 60型探頭外徑 | 60mm | 98型探頭外徑 | 98mm |
| 圖像分辨率 | 1920*1080 | 主機尺寸 | 250X180X70 mm |
| 視頻幀率 | 25幀/秒 | 主機重量 | 1.8kg |
| 工作電壓 | 7.4V±10% | 探頭承壓 | 3MPa |
| 適應孔徑 | Φ60mm~Φ400mm | ******提升速度 | 10m/min |
| 方位角矯正 | 有 | ******測試孔深 | 300m |
| 序號 | 名 稱 | 數 量 | 規格型號 |
| 1 | 鉆孔電視成像儀主機 （含電源充電器1個） |
1臺 | RSM-DCT（D） |
| 2 | 鉆孔電視探頭 | 1只 | 60型 |
| 3 | 手動絞車（含電纜） | 1套 | 100米 |
| 4 | 提升計數器及連線 | 1套 | 10米 |
| 5 | 通訊數據線 | 1根 | |
| 6 | 三角架 | 1個 | |
| 7 | 固定扳手 | 1個 | |
| 8 | USB轉網口 | 1根 | |
| 9 | 聲波網口通訊線 | 1根 | |
| 10 | 取孔器 | 1個 | |
| 11 | U盤 | 1個 | |
| 12 | 儀器拉桿箱 | 1個 |
